Guide de Réparation : Touches SL/SR de Manette Nintendo Switch

Dans cet article, nous allons voir comment réparer les touches SL/SR de votre manette Nintendo Switch. Cette procédure est relativement simple et ne nécessite que quelques outils et matériaux, dont la plupart peuvent être trouvés dans la maison ou achetés à bas prix sur des sites comme AliExpress ou encore Amazon.

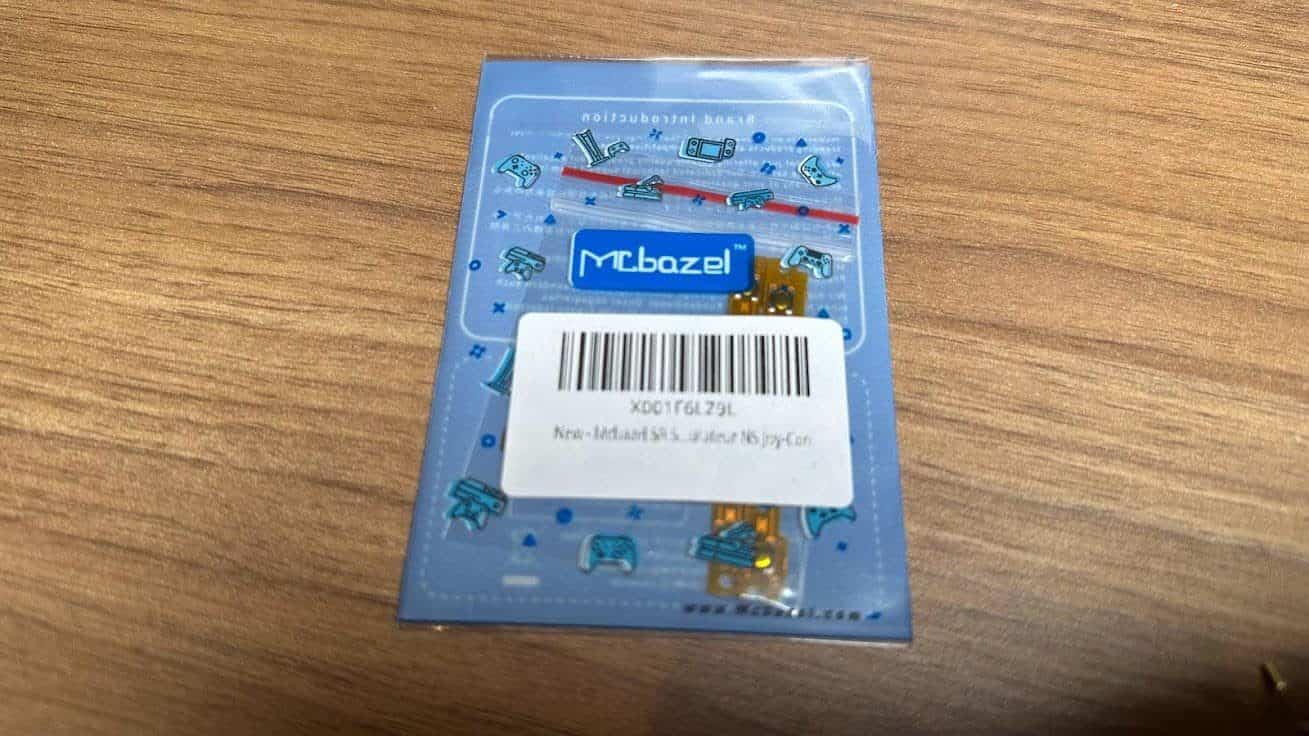

J’ai de mon côté opté pour ce kit :

Diagnostiquer le problème des touches SL/SR

Avant de commencer à démonter la manette, il est essentiel de vérifier si les touches SL/SR posent réellement un problème. Pour ce faire :

1. Vérifiez si les boutons en question sont endommagés visuellement
2. Testez la fonctionnalité des touches en les pressant pendant le jeu
3. Essayez une autre manette pour voir si le problème persiste

Si ces étapes permettent de confirmer que les touches SL/SR sont bel et bien défectueuses, il est temps de passer à la réparation. Sinon, consultez un guide de dépannage plus général pour résoudre le problème.

Dans mon cas, les boutons ne fonctionnaient plus du tout et cela avait pour conséquence, que je ne pouvais plus synchroniser les joycons en mode « minimanettes » pour deux joueurs et les jeux motion gaming ne fonctionnaient plus.

Rassemblement des outils et des matériaux

Pour effectuer cette réparation, vous aurez besoin des outils et des matériaux suivants :

• Tournevis cruciforme #00
• Tournevis Tri-wing Y00
• Pinces à épiler ou pincettes
• Papier de verre fin (600 à 2000 grains)
• Goupillon ou brosse souple
• Petit bol pour ranger les vis

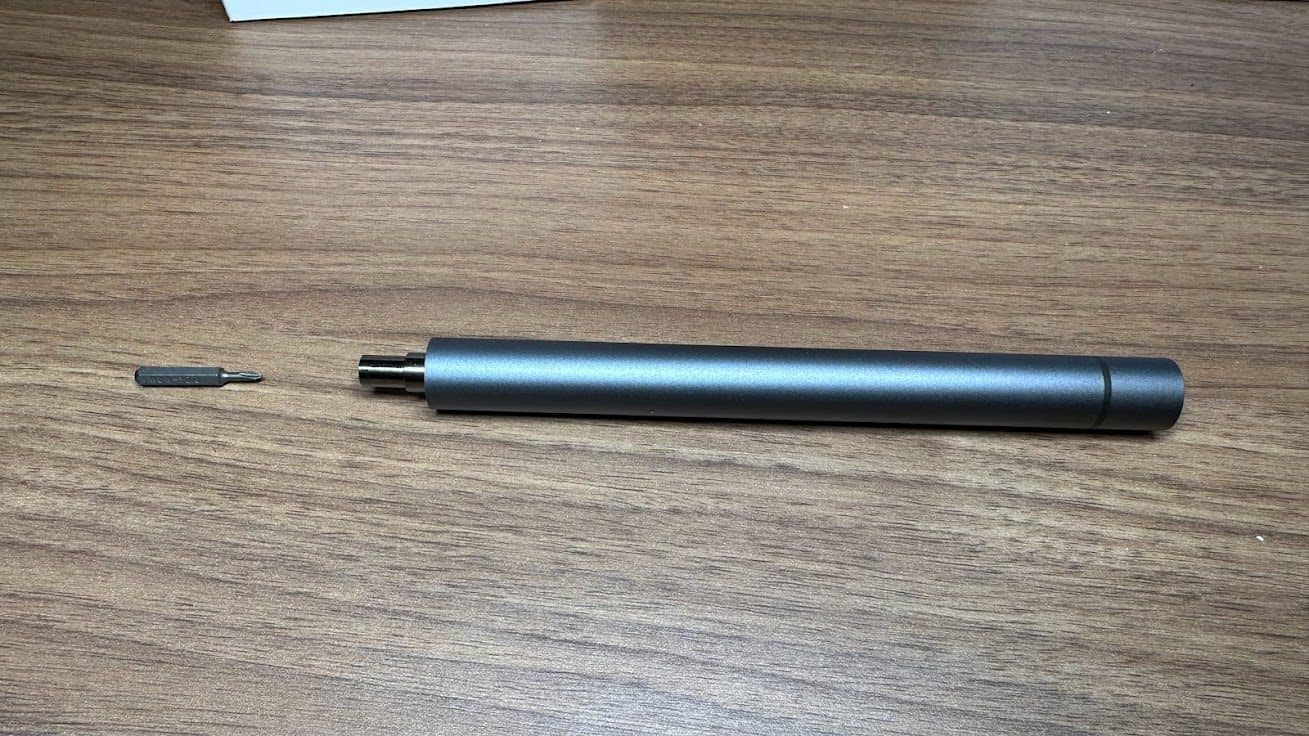

Moi, j’utilise le tournevis kit de Xiaomi que j’adore :

Facultatif :

• Un nouveau jeu de touches SL/SR – cela peut s’avérer utile si les anciennes sont trop endommagées
• Plastique conducteur – à utiliser si la nappe est défectueuse

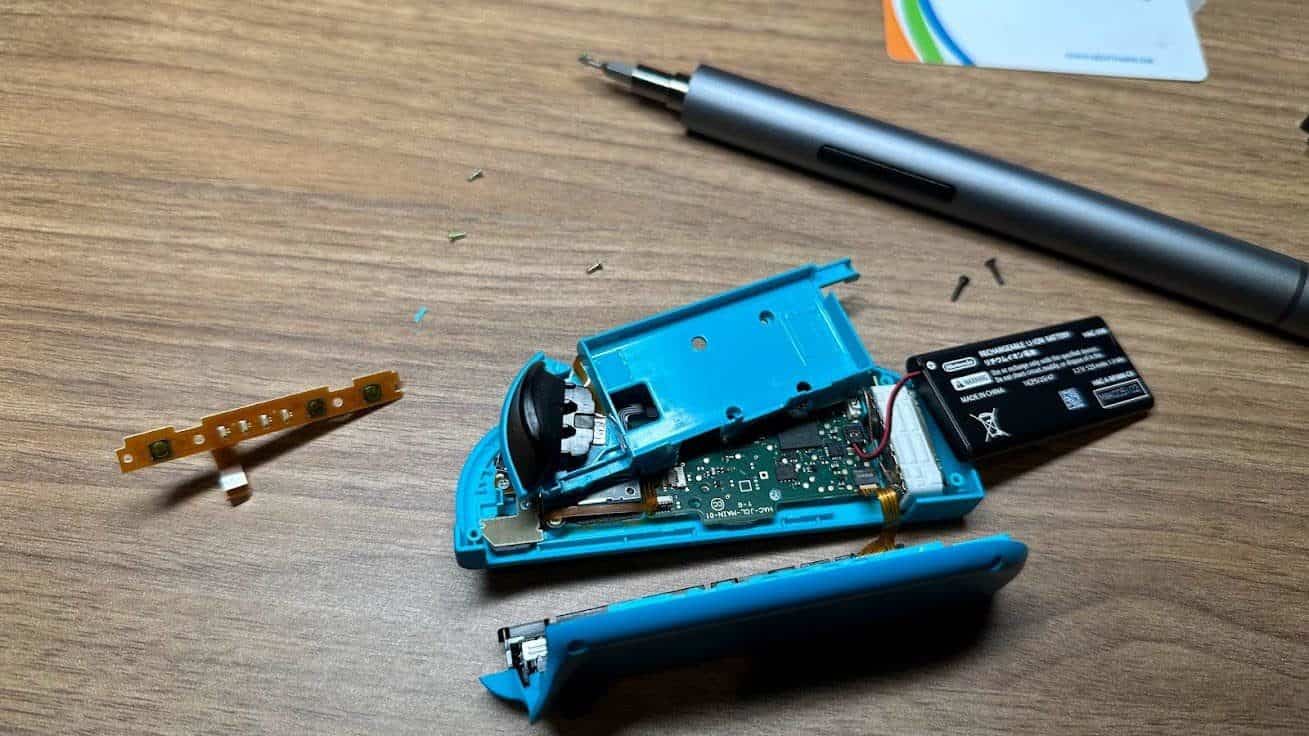

Démonter la manette Switch

J’ai réalisé les opérations en suivant les instructions sur IFIXIT

Avant de commencer, assurez-vous que votre console et la manette sont éteintes. Puis, suivez ces étapes pour démonter la manette :

1. Retirez les quatre vis arrière avec le tournevis Tri-wing
2. Localisez la carte mère à l’intérieur du boîtier. Séparez délicatement la coque inférieure de la coque supérieure sans trop tirer sur les câbles qui relient les deux parties.
3. Repérez les vis cruciformes qui maintiennent la carte mère en place et retirez-les

Prenez garde aux nappes lors de cette opération ; elles peuvent facilement être endommagées si vous faites preuve de négligence.

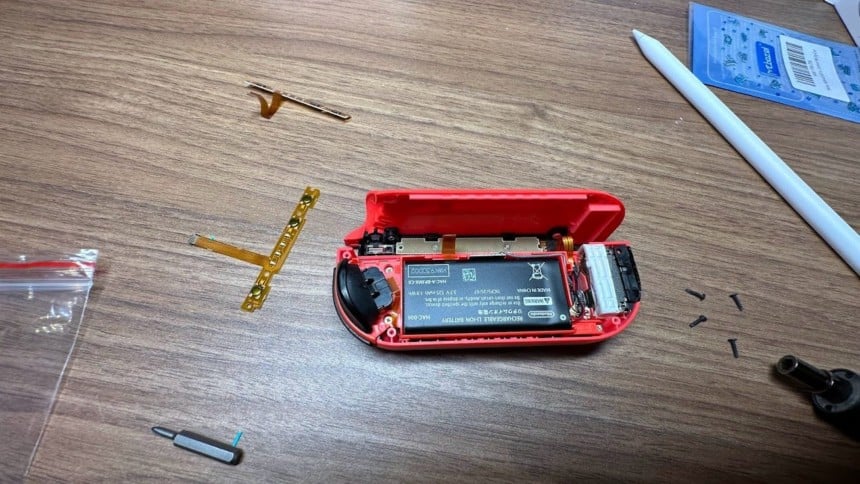

Accéder à la zone des touches SL/SR

Une fois que la carte mère a été retirée :

1. Repérez la zone des touches SL/SR sur la carte

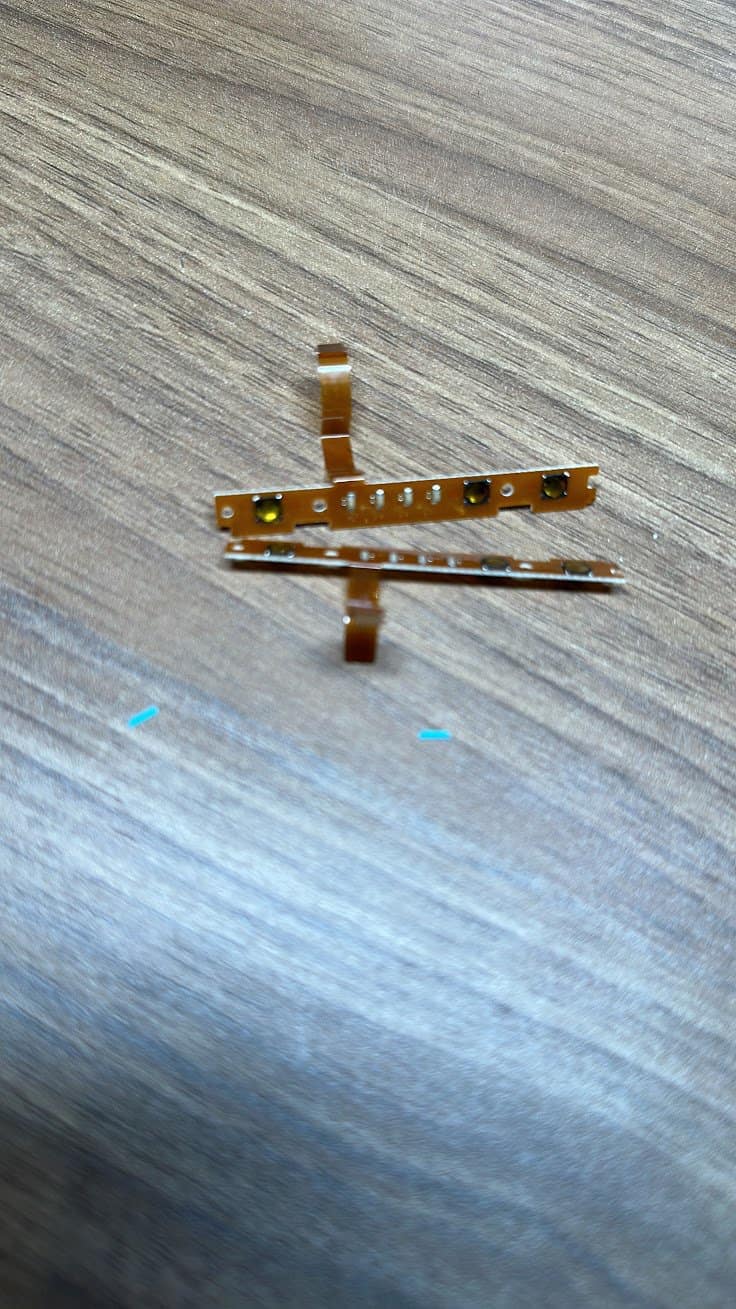

2. Retirez délicatement la nappe conductrice en la soulevant à l’aide d’une pince à épiler
3. Lavez les contacts situés sur la nappe avec un peu d’alcool isopropylique et séchez-les bien
4. C’est le moment idéal pour remplacer les touches usées si vous avez acheté un nouveau jeu de touches SL/SR

Optionnel :

Si le plastique conducteur de la nappe est abîmé, vous pouvez le réparer ou le remplacer grâce au matériau conducteur en suivant ces étapes :

1. Poncer légèrement le plastique conducteur avec du papier de verre fin
2. Appliquer une fine couche de matériau conducteur sur les zones touchées
3. Laisser sécher complètement avant de remonter la manette

Reconstitution de la manette Switch

Une fois que vous avez terminé avec les touches SL/SR, il est temps de tout remettre ensemble :

1. Assurez-vous que toutes les pièces internes sont correctement en place.
2. Fixez la carte mère à l’aide des vis cruciformes retirées précédemment
3. Rattachez la coque inférieure à la coque supérieure, en veillant à ne pas coincer les câbles entre les deux parties
4. Revissez les quatre vis arrière avec le tournevis Tri-wing

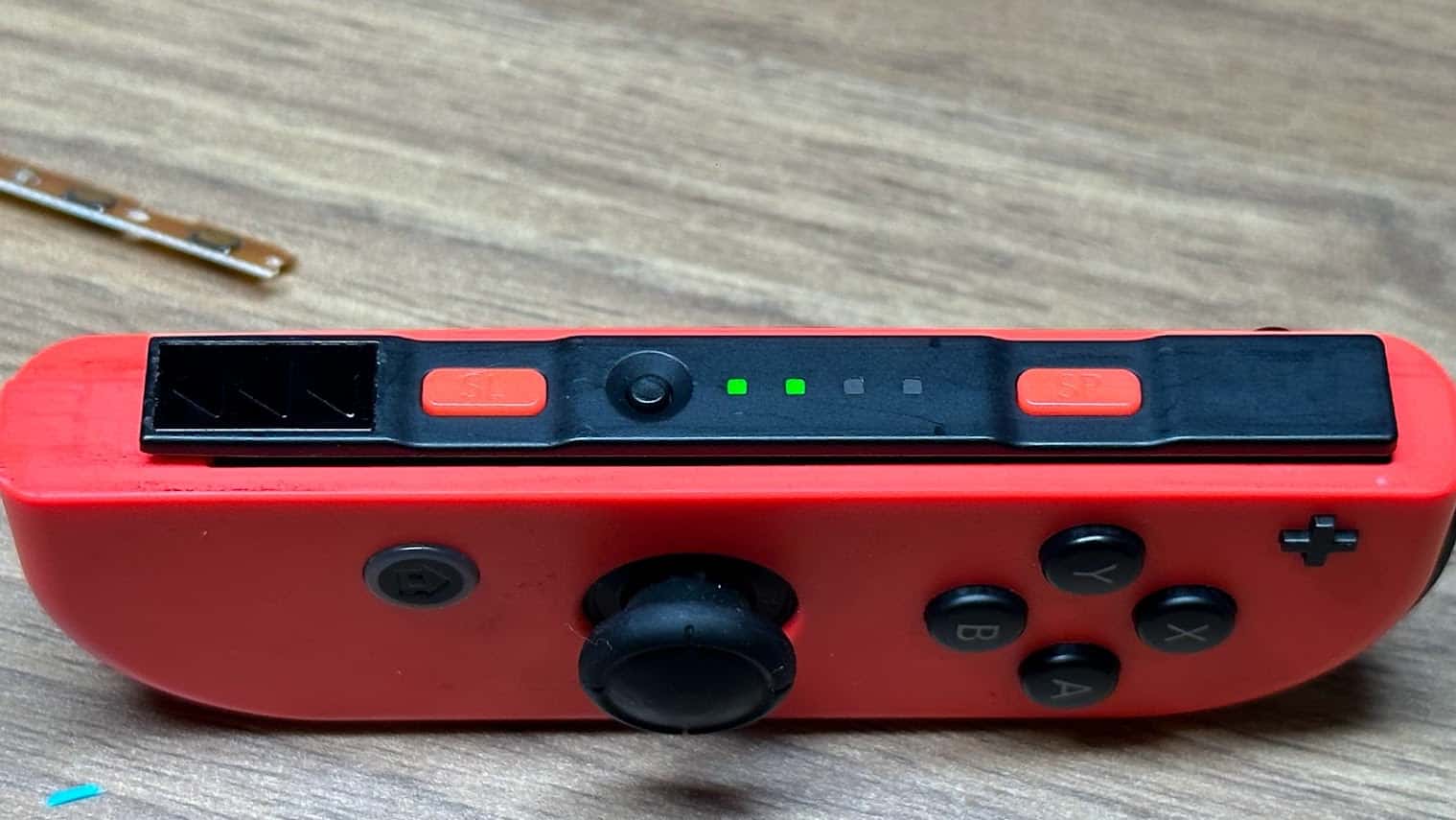

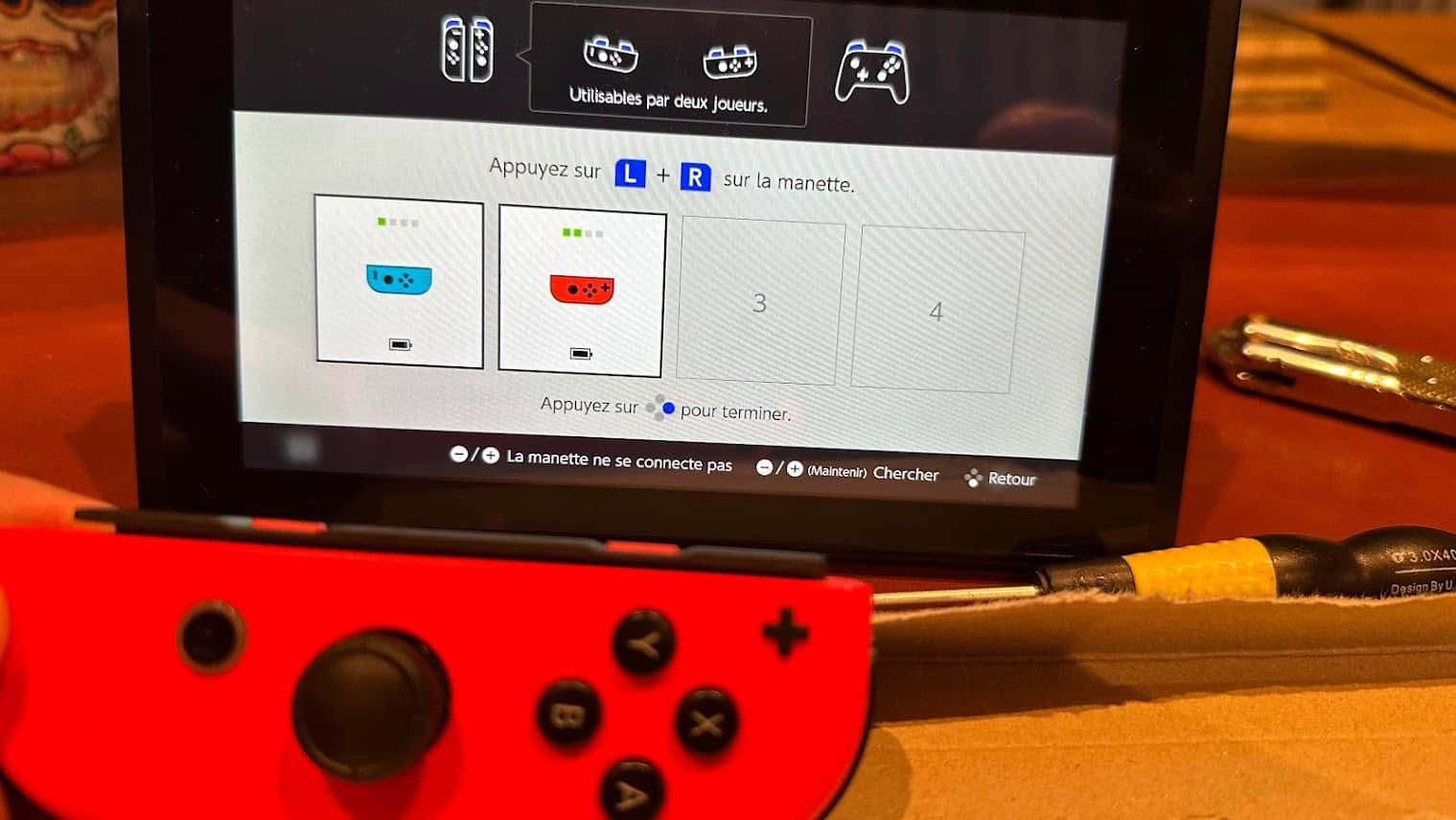

Félicitations, vous avez réussi à réparer les touches SL/SR de votre manette Nintendo Switch ! N’hésitez pas à tester la fonctionnalité des touches pour vous assurer qu’elles fonctionnent correctement.
